페이지

2010년 10월 30일 토요일

나의 XXX-CR 그리고 견적

요즘 전동RC의 대세는 브러시리스라고 해도 과언이 아닐것이다.

허나, 나의 CR은 아직 브러시모터가 탑재된 상태이다.






중고로 구입한 녀석에 바디만 다시 칠했다.




주요 장비로는 변속기 : Novak GTX, 모터 : Yokomo 11턴 이정도...




전동을 잘모르는 상태로 주행하면서 꼭 한개씩 말썽이 일어났다.
모터쪽 고정 볼트가 풀려 뒷부분이 왕창 빠져버렸다.
그리고 그에 따른 충격으로 브러시가 동강 나버렸다.

지금은 브러시교체후 사진이다...

역시 모르는 것을 한다는 것은 가끔씩 난감하기도 하지만 정말 즐거운 일이다.

2010년 10월 24일 일요일

GTX 변속기 셋팅방법

GTX 변속기 셋팅방법

1. 변속기 켠다.

2. 버튼 누른다. 계속 누르고 있는다.

3. 불이 두번 바뀐다.. (두개씩 들오는데.. 그런게 두번)

4. 불이 4개 다 들어온다.

5. 버튼에서 뗀다.

6. 불 4개가 깜박거린다.

7. 3번 깜박거리면.. 3번 프로그램.

8. 3번더 누르고 나면.. 6번 깜박 거린다..

9. 냅둔다.

10. 불이 하나씩 꺼지면서 빨간불만 들온다.

11. 끝.

GTX 변속기 기본셋팅방법

스위치 켜기 전에 버튼 누른상태로 켜고,

불 들어오면 버튼에서 손 떼고

풀스로틀-> 브레이트 -> 중립

하시면 되겠습니다.

2010년 10월 14일 목요일

전동에 관한 기초지식(모터편)

전동에 대해선 너무 몰라 이렇게 기록으로 남긴다.


1.턴

턴수란?

모터에서 회전자(로터) 에 감기는 권선(에나멜선)의 수를 말합니다

예를들어 10턴이라면 권선이 로터에 10번감겨 있는겁니다

그럼  턴수에 대해 차이는 무었인가?

턴수가 높게되면 RPM(1분당 회전수)은 낮아지고 토크는 높아집니다

반대로 턴수가 낮아지면 PRM은 상승하고 토크는 낮아집니다

왜그럴까?

일정한 공간에 권선을 감다보니 低(저)턴수 권선이  高(고)턴수의  권선보다  굵습니다

권선이 굵으면 전류의 흐름이 크고 그렇게 되면 모터의 회전수가 증가합니다

권선이 얇아지면  자속이 세지고 그로인해 토크가 증가합니다

그렇다보니 낮은턴수의 모터가 높은 턴수의 모터보다 전류 소모가 심합니다.


2.스텐다드 , 레이다운

이건 브러쉬의 종류를 말합니다 (오리온 V2 모터같은 둥근 브러쉬는 상관없죠^^)

직사각형의 브러쉬 사용 모터에 해당되는 내용입니다

일반적으로 브러쉬의 사이즈는 가로 5mm 세로 4mm 입니다

(세파아 11턴 과 일부 다른 모터의 경우 5mm X 5mm  브러쉬를 사용합니다)

일반적으로 로터(회전자)을 세로로 봣을때  서있으면 스텐다드

누워있으면 레이다운 입니다

그럼 차이는 무엇인가!!  스텐다드에 비해 레이다운의 경우

토크 높습니다....브러쉬가 누워있게되면 정류자에서 다음 극으로의 이동이 빠름으로

높은 토크를 얻을수 있기 때문이죠

그럼 왜 레이다운을 사용하지 않는가!!

그건  커뮤의 좁은 폭에  넓은 브러쉬의 면이 닿음으로  커뮤의 손상이 스텐다드 보다

빠릅니다 (브러쉬 기준으로 닿는면적은 같으나  커뮤 입장으로는 레이다운이 같은 면적에

더 많은 브러쉬가 닿습니다.)

그럼 들어가는 방향의 차이라면 브러쉬는 같은걸 써도 될가?

아닙니다.....브러쉬에서 커뮤와 닿는면이 평평하다면 상관이 없겟지만

일반적으로 브러쉬가 생산될떼 커뮤와 닿는면은 둥그렇게 가공되어 나옵니다.....

그래서 스텐다드 모터엔 스텐다드 브러쉬를 레이다운엔 레이다운을 쓰셔야 합니다

안그러면 커뮤에 깊~게 파인 상쳐를 보시게 될수도;;



3.싱글,더블,트리플

이건....턴수와 비슷하면서도 다른 거라고 할까요?^^

10턴 싱글 이라면 1가닥 권선으로 10번감은것이고

10턴 더블이라면 2가닥 권선으로 10번감은겁니다

2가닥 권선으로 10번감았으면 20번감은건데 왜 10턴일까?

수도관을 예로 들겟습니다.......(전기와 물은 비슷?-_-;;)

어떤 통에 물울 채워아 할때

굵은 호스 1개로 물을 채울지......

아니면  굵은호수의 반밖에 안되는 얇은 호수 2개로 물을 채울건지의 차이 입니다.....

결국 물이  물통에 차는 속도는 같습니다.......

그럼 모터에서의 차이는 무엇일까?

로터엔 권선을 감을수 있는 공간이 한정되어있고......

굵은 권선으로 감게되면  남는 공간이 많게됩니다.........(빈틈이 많죠^^;)

그에 비해 얇은권선 2개로 감게된다면 좀더 많은 권선을 감을수 있겟죠?

싱글은 토크가 강하고  더블은 부드러운게 특징입니다.......

트리플은...3가닥으로 감은거죠.


4.머신 와인드, 핸드와인드....

낮은턴수의 모터에만 있는 기준입니다..........

말그대로

머신와인드는  로터에 권선을 감을때  권선을 기계가 감은것이고

핸드와인드는  권선을 손으로 감은것입니다

기계보다는 사람손이 꼼꼼하기에 좀더 많은 권선을 감을수 있어

모터의 성능이 뛰어납니다

하지만 사람의 인건비도 뛰어나서  핸드와인드가 비쌉니다......


5.540,550,380,300

모터의 사이즈 입니다

보통 우리가 사용하는 모터는 540 사이즈 모터 입니다

세피아 22턴 터보,타이탄 등의 모터는 550사이즈로

540사이즈와 모터 직경은 같으나 길이가 깁니다.

같은 턴수라면 540보다 550이 토크가 더 셉니다.


물론 550 모터도  기본깡통모터,스톡,모디 가 다 있습니다

교쇼의 메가모터 는 스톡, 아카데미 세피아 22턴 터보는 모디 모터죠.


6.기본? 스톡? 모디?

기본모터는 일반적으로 기본적으로 차량에 달려나오는 모터로

기본턴수는 25~27턴입니다

브러쉬의 교체가 불가능하며  피니언을 고정하는 축이 좀 짧고

부싱이 장착되어 있으며 앤벨을 분리할수가 없어 진각 조정을 못합니다


스톡 모터는 보통 15~23턴 입니다

브러쉬의 교체가 가능하며  부싱이 장착되어 있고

예전엔 엔벨을 불리 못하였으나 요센 엔벨을 분리할수 있습니다

07년부터 일본 JMRCA 규정이 바뀌어 스톡모터도 진각 조절이 가능합니다^^


모디 모터는 보통 6~13턴  입니다

브러쉬의 교체가 가능하고 볼베어링이 장착되어 있으며

엔벨의 분리가 가능하여 진각을 조절할수 있습니다


7.토크형? 스피드형?

같은 턴수의 모터라도 토크형 스피드 형으로 나뉘는데요^^

이건 위에서 말씀린

싱글,더블의 차이일수도있고

커뮤의 지름 차이 일수도 있습니다

커뮤의 지름이 커지면 토크가 상승하고

커뮤의 지름이 작아지면 RPM이 상승합니다


8.브러쉬리스? 브러쉬드?

점점 대세가 브러쉬리스가 되는거같아  나름 정비하는게 즐거운 저로서는

안타깝습니다;

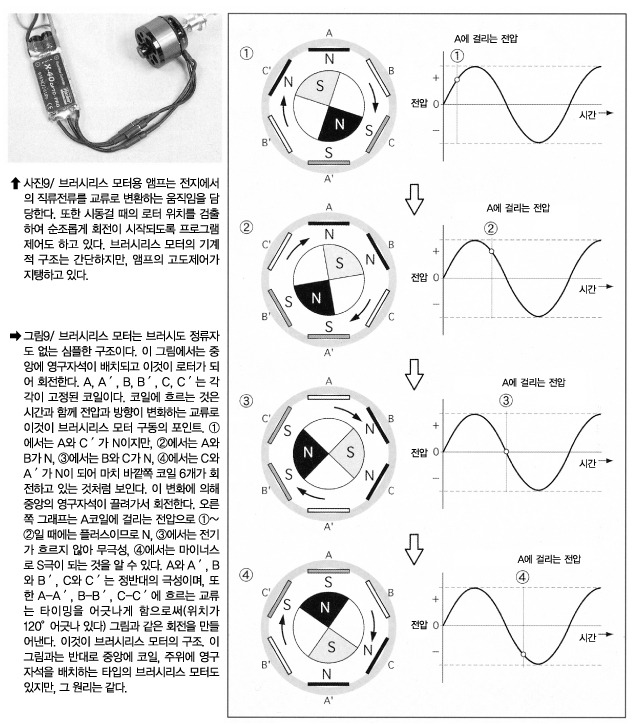

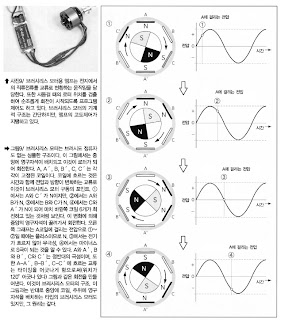

브러쉬리스 모터란?

브러쉬드(일반적으로 사용하던 모터) 의 반대되는 개념입니다

권선이 캔에 감겨 있으며 가운데 로터가 자석으로되어있는 모터로

권선이 캔에 감겨 있음으로 인해 브러쉬와 커뮤가 없습니다

브러쉬리스의 장점이라면

관리가 필요없는것이죠

브러쉬와 커뮤가 없음으로 브러쉬를 교체할일도..커뮤를 가공할일도 없습니다

그리고 효율이 좋습니다

브러쉬와 커뮤간의 마찰..그리고 브러쉬와 커뮤같의 스파크 등이 없음으로

효율이 좋습니다

그럼 처음부터 브러쉬리스를 사용하지 왜 브러쉬드 모터를 사용할까?

그건 모터의 제어가 어렵기 때문입니다

브러쉬드 모터의 경우 전압만 조절해주면 RPM의 조절이 가능하지만

브러쉬리스는 그렇지가 않죠.

앞으로는 점점 브러쉬리스가 대세가 될거 같네요.

2010년 10월 10일 일요일

전동에 관하여

1998년 부터 엔진(GP)만 하다가 이제 전동을 하려니 기초지식도 없고 참 난감하다...
하지만 몰라서 또 재미도 있다.

Team Losi의 명작 XXX-CR을 가지고 블로그를 개설했지만 아직 조종기가 없다.
곧 조종기를 장만하고 주행시 많은 사진들을 남겨 놓아야 하겠다...

2010년 10월 9일 토요일

2wd e buggy blog 개설합니다.

2륜 전동버기 XXX-CR의 블로그를 시작합니다.


1998년부터 Radio Control을 시작했지만 제대로 한적이 없네요.

이제 마지막으로 전동버기로 다시 RC 생활을 해 보려 합니다.

이번엔 Team Losi로 Start...
